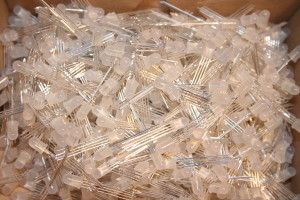

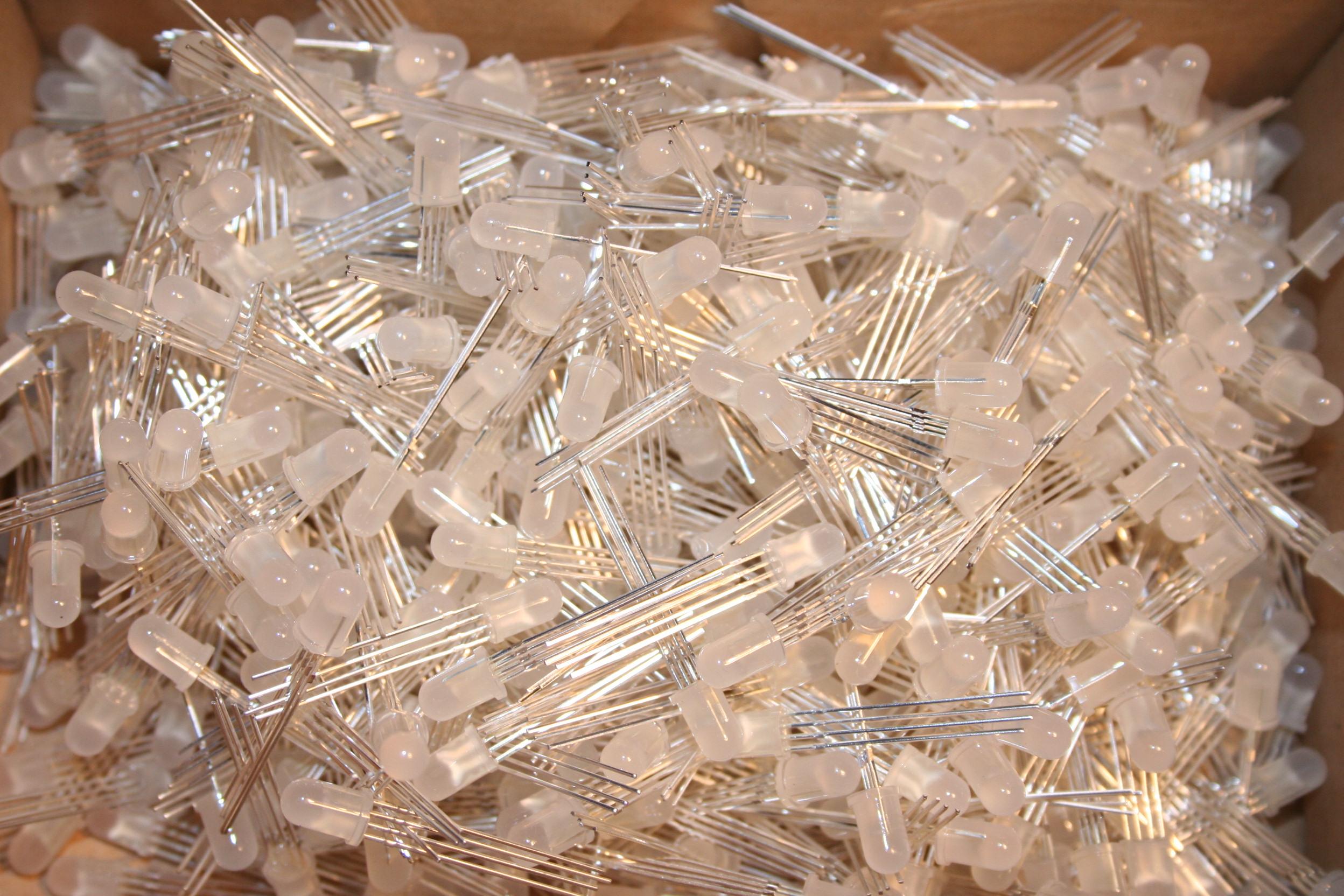

der led-cube ist 8x8x8 pixel groß und jede der leds ist rgb. das rohmaterial sind also 512 leds, lötzinn und viel draht.

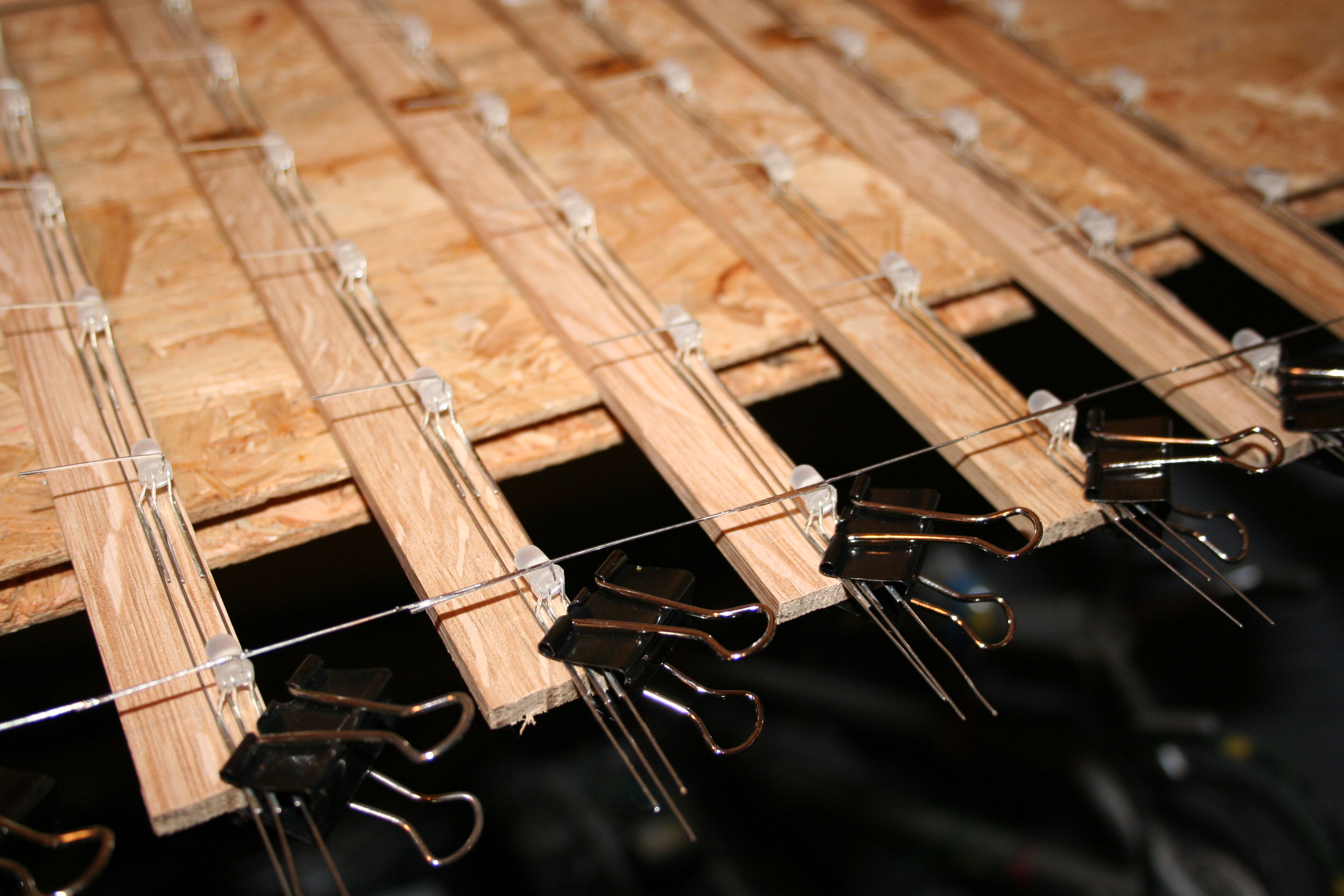

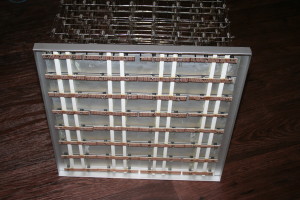

um das loeten zu vereinfachen und ein regelmaessigeres raster zu bekommen empfiehlt es sich hilfsstrukturen zu verwenden. auf dem 1. bild sieht man das loeten der ebenen aus 8 zeilen mit jeweils 8 leds. im 2. bild ist die endmontage zu sehen.

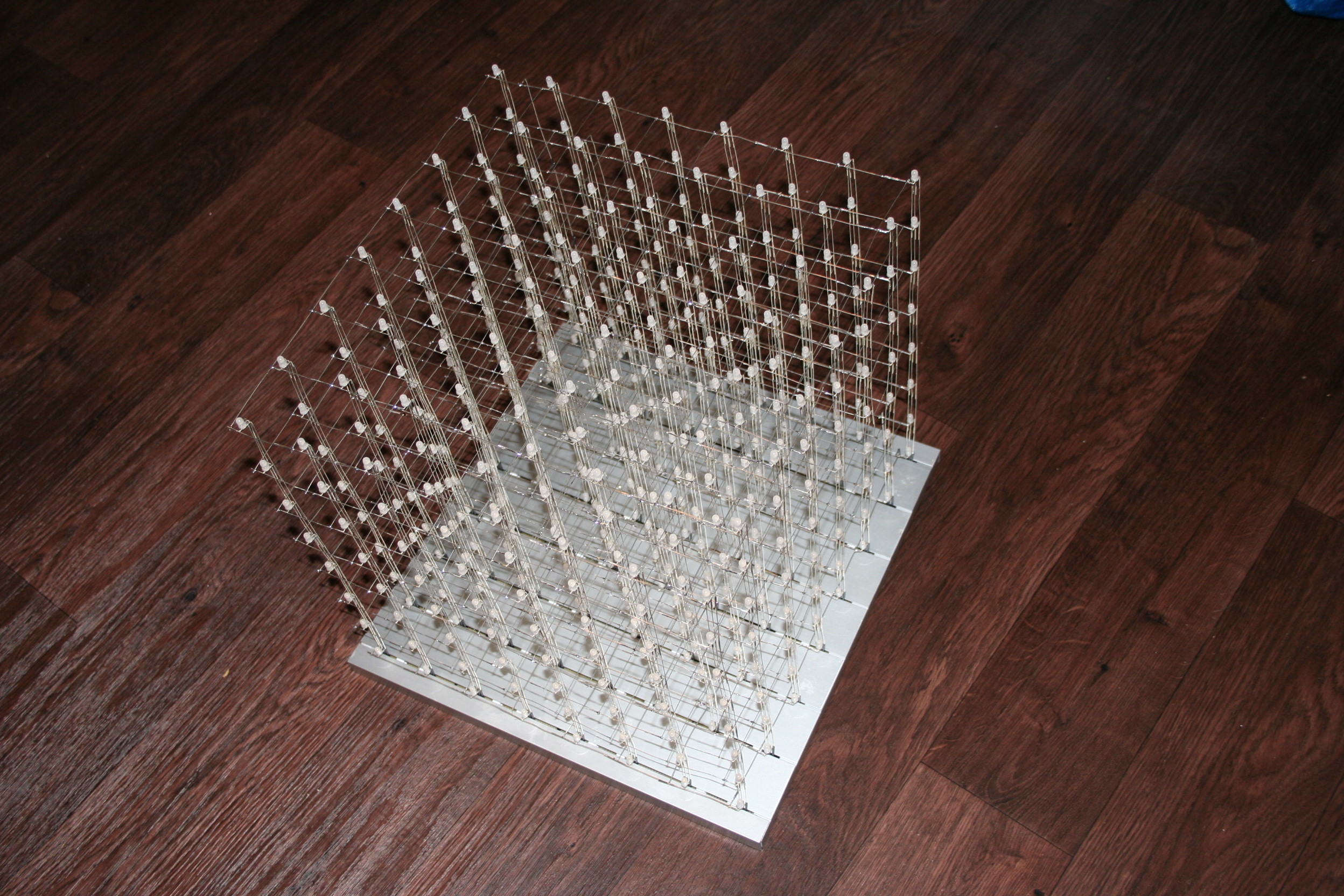

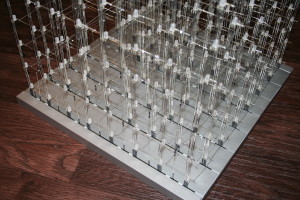

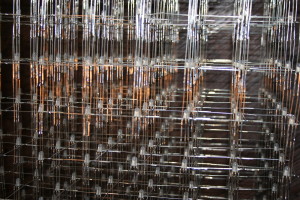

das fertige ergebnis sieht dann so aus, der sockel ist aus extrudiertem alu flach profil 50x2mm sodass immer ein streifen zwischen zwei led spalten passt. die einzelnen streifen sind von unten mit epoxid harz und querstreben verbunden.
die anoden aller LEDs einer ebene sind jeweils verbunden und werden an der hintersten ebene heruntergefuerht.
die verkabelung der tlc5940 ist hier zu sehen
